中小车辆检查系统是近年来研发制造的应用在交通运输安全防护检查的多能量型X射线检查系统，该系统结合了X射线透视成像系统、嗅觉探测系统、车辆底盘检测系统等安防检测于一体的立体安防成套解决方案。主要用于检查运输车辆是否存在毒品、炸药、易燃易爆液体、管制刀具等，设备广泛应用于汽运物流、车站、海关口岸等物流相关活动场所。产品设计综合考虑交通运输行业特点、具有危险品识别率高、检查速度快等特点，并且系统将公安检查的严肃性和工业设计融合，使得整体外形简约美观。

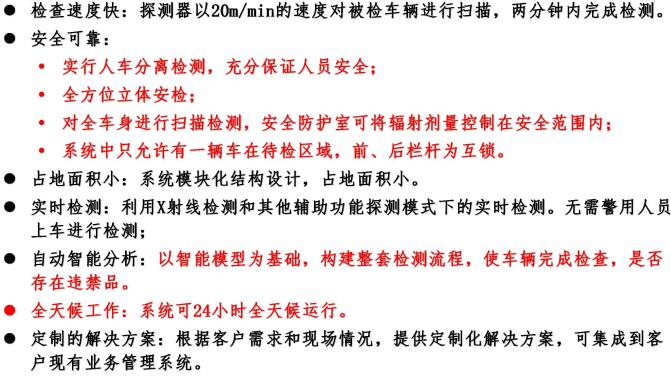

系统特点：

◆ 人车分离，完全消除安全顾虑；

◆ 全方位立体安检，杜绝危险品流入或者带出；

◆ 检测速度高，只需要两分钟完成人车分离检测；

◆ 外观严肃美观；

系统原理：

利用X射线数字成像技术，由X射线装置发出的扇形射线束穿透车辆，再被安装在另一侧的成像器接受。

由于各种物品不同部位的密度不同，对X射线的吸收程度不同，造成了成像器接受并输出的信号强度不同，将成像器输出信号经图像处理后即可生成车辆装载物品的轮廓和形态相关图像。

依据X射线的检测图像，并辅助嗅觉检测和车辆底盘检测系统，检查车辆内是否存在毒品、易燃易爆品、枪支弹药、管制刀具等违禁品，从而达到交通安全检查的目的。

系统基本组成：

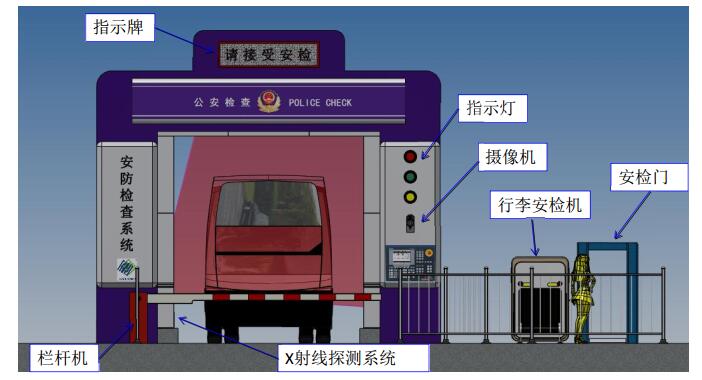

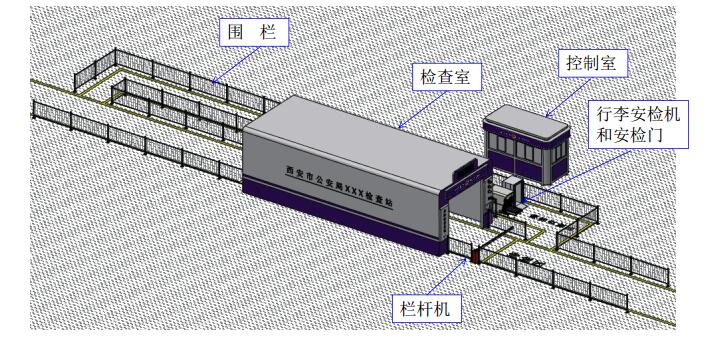

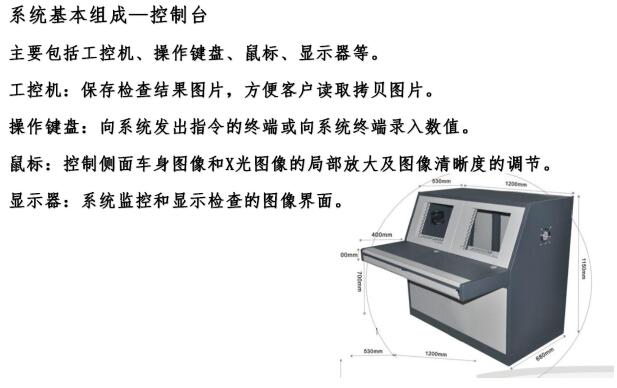

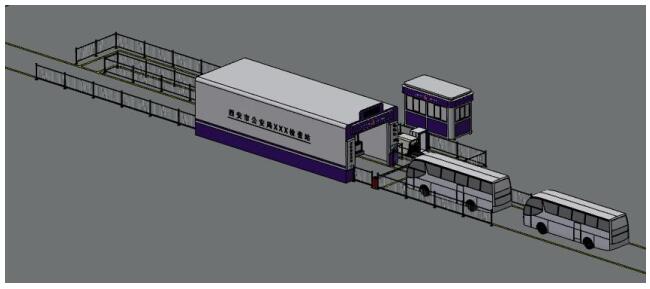

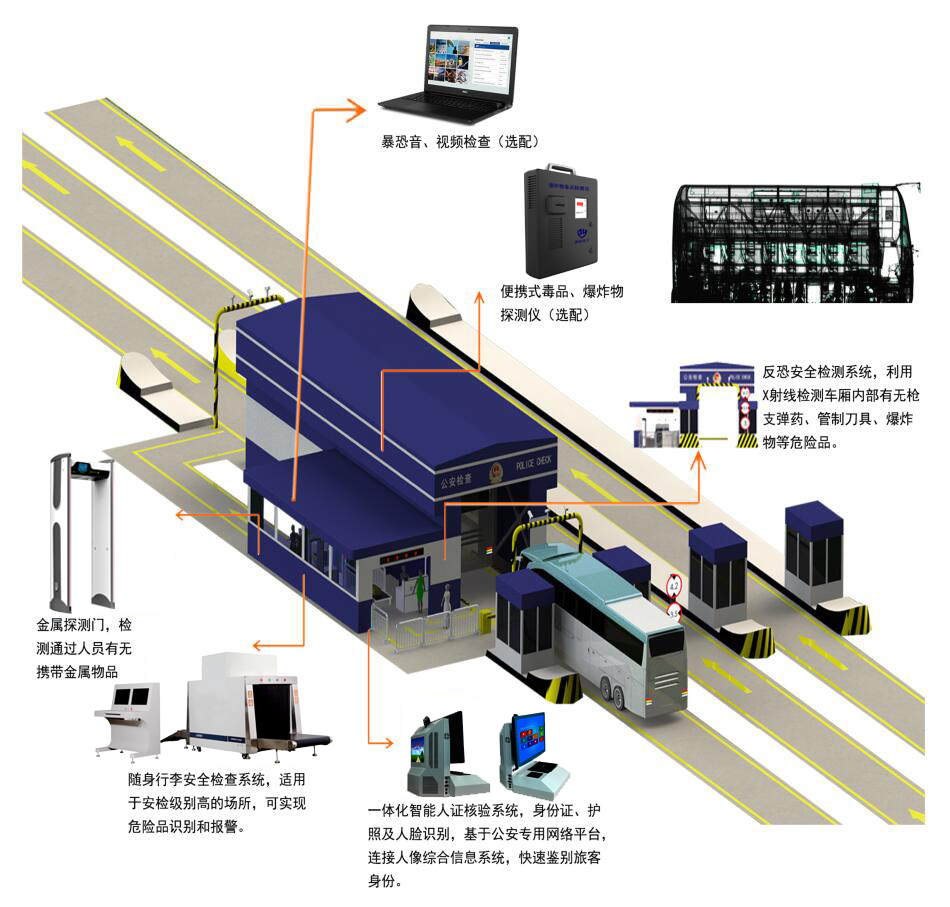

主要由监察室、X射线成像检测系统、毒品探测器、底盘探测器、行李安检机、安检门、指示系统、光栅、摄像机、栏杆机、及控制室等组成。整个系统的设备安装在高速路口公安检查站点；

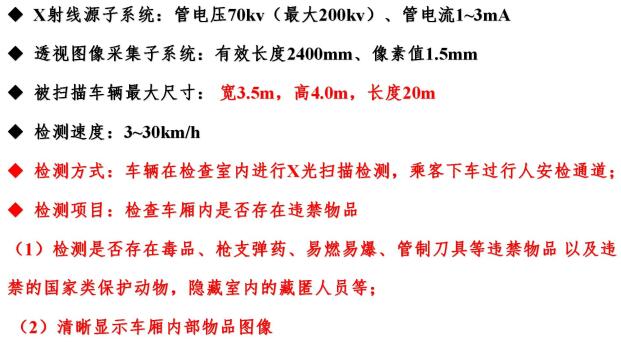

系统的技术参数：

系统的检测流程：

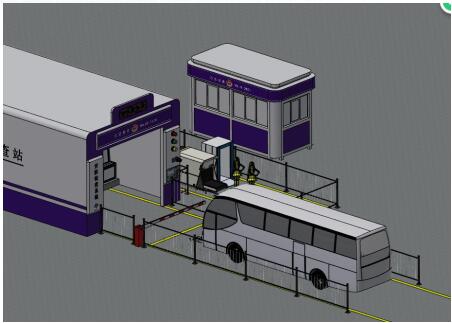

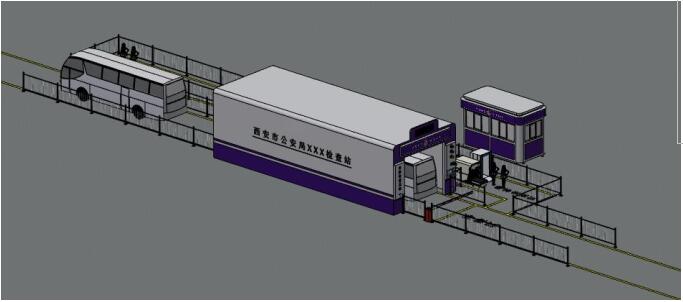

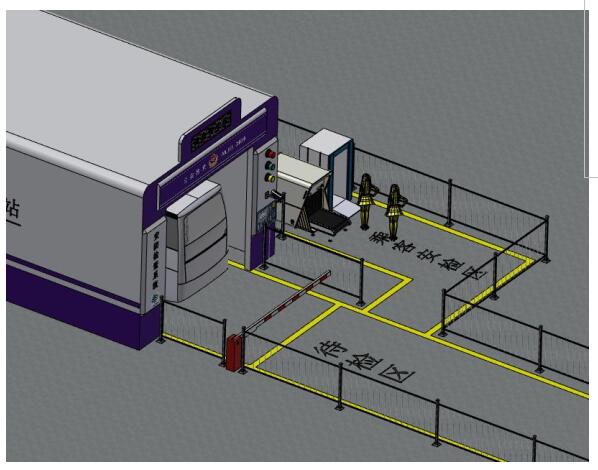

车辆驶入待检区，乘客带上手提包下车，过行人安检通道；与此同时摄像机自动抓取车牌信息并记录到系统；

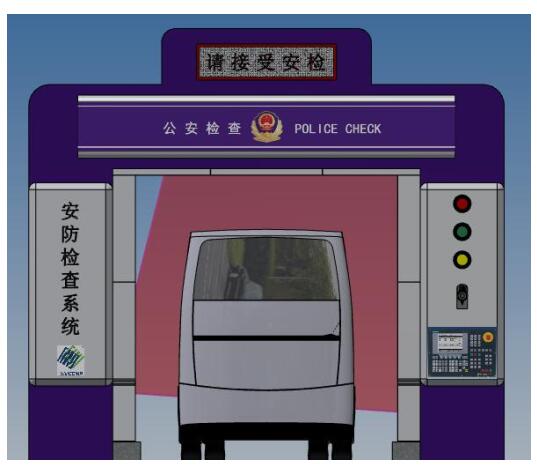

2.乘客完全下车后，司机将车辆驶入检测室内指定位置，熄火下车。出检测室后，开启检测系统，对大巴车进行X射线扫描检查，下一辆车驶入待检区。

乘客通过安检门进行检查，手提行李则通过安检机进行检查

检测完成后，司机进入检测室，将车辆驶出检测室，到达上客区，安检后的乘客上车；下一辆车进入检测室进行检测；

该核心装置的技术参数

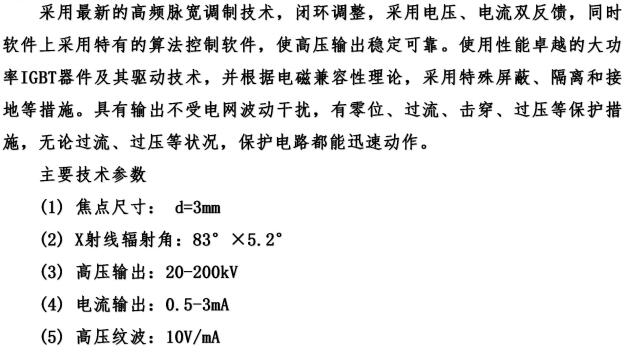

X射线源

X射线成像器

软件系统组成

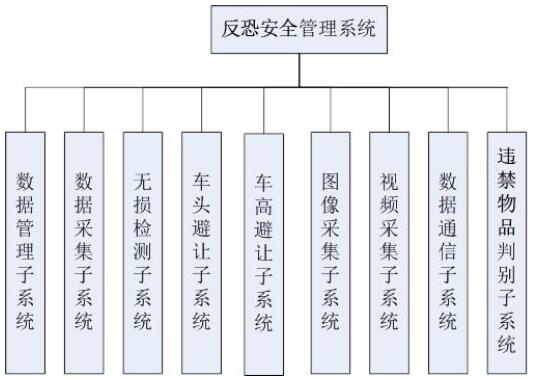

软件模块组成

软件功能

自动采集、显示车辆侧面图像

自动采集、显示车头图像

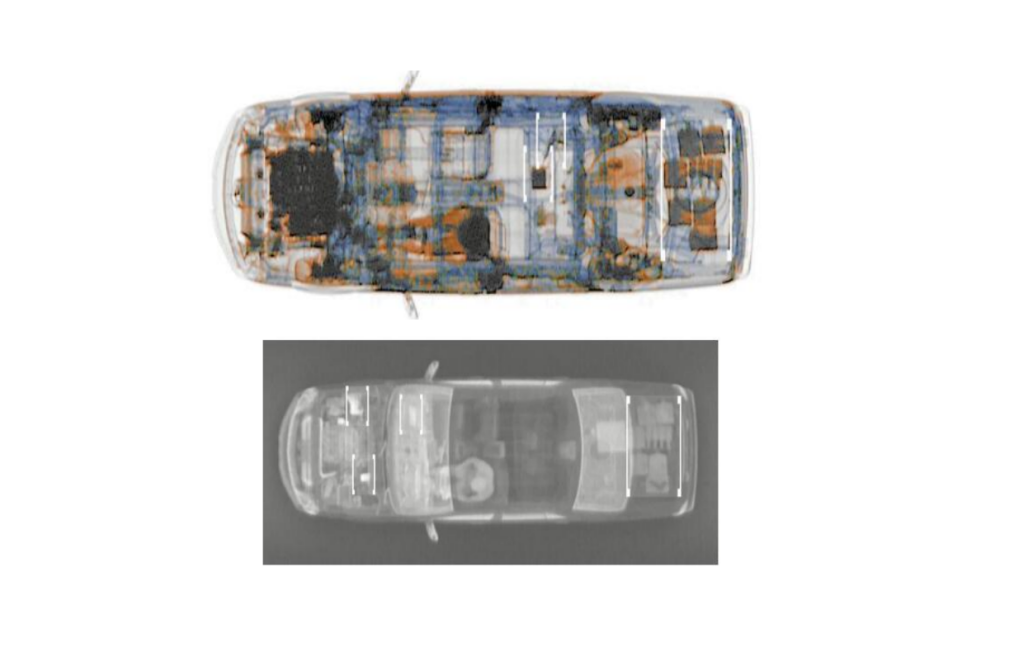

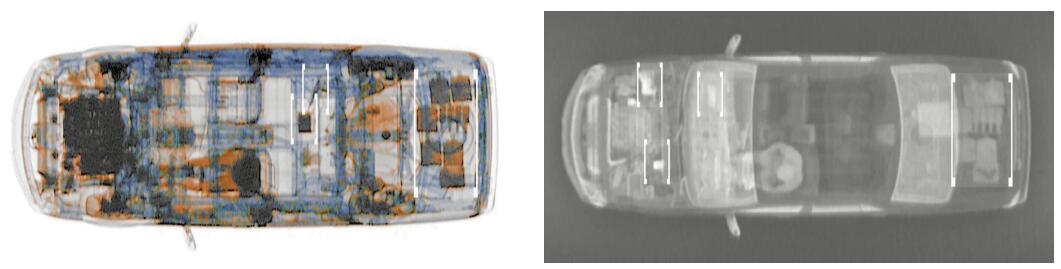

自动采集、显示X射线透视图像

自动检测毒品、枪支弹药、易燃易爆、管制刀具等违禁物品；

数据库的管理、查询、显示（建立了违禁品、危险品图像数据库，便于准确快速判别。）

系统的辐射安全

射线装置分类原则

根据射线装置对人体健康和环境可能造成危害的程度，从高到低将射线装置分为Ⅰ类、Ⅱ类、Ⅲ类

按照使用用途分医用射线装置和非医用射线装置

◆ Ⅰ类为高危险射线装置，事故时可以使短时间受照射人员产生严

◆ 重放射损伤，甚至死亡，或对环境造成严重影响（电子加速器）u Ⅱ类为中危险射线装置，事故时可以使受照人员产生较严重放射

损伤，大剂量照射甚至导致死亡（管电压130KV以上）

◆ Ⅲ类为低危险射线装置，事故时一般不会造成受照人员及活体的

放射损伤（管电压130KV以下含）

目前，专门针对反恐安全检测系统的X射线装置没有国家标准，参考一下标准：

电磁辐射防护与辐射源安全基本标准，GB 18871-2002

工业X射线探伤放射卫生防护标准，GBZ 117-2015

集装箱检查系统放射卫生防护标准，GBZ 143-2002
